14mm行星齒輪箱

名      稱:行星齒輪箱

直      徑:14mm(可定制)

型      號:SG-PG14

材      質:金屬

級      數:1-4級

效      率:90%/每級

工作溫度:-40℃-120℃

減速方式:行星齒輪箱

是否定制:是

生產廠商:西格傳動

支持打樣:是

起  訂  量:可議

適用行業:減速電機,關節傳動部件等領域


技術參數

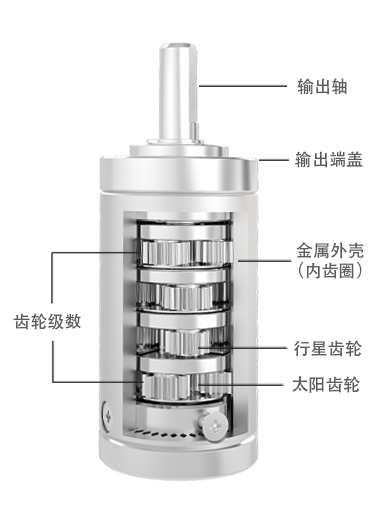

外形尺寸

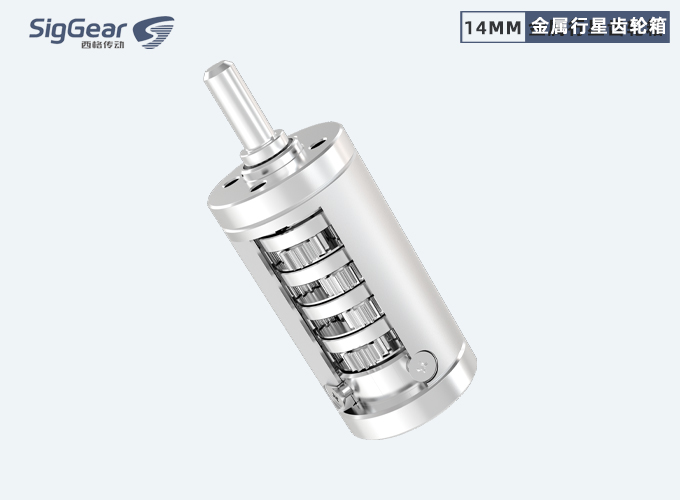

14mm行星齒輪箱 (圖1)

外殼材料金屬steel
齒輪材料金屬steel
輸出軸承型式滾珠軸承Ballbearings
徑向負載≤ 0.8 Kgf
軸向負載≤ 0.25 Kgf
徑向間隙≤ 0.04mm
軸向間隙≤ 0. 2mm
背隙(空載時)≤ 1.5°
連續運行時最高允許輸入轉速≤8000rpm
工作溫度范圍-40~120℃


級數L(mm)減速比額定允許負載瞬間允許負載效率
115.23. 75/4.38/4.663.5Kgf-cm7.0Kgf-cm90%
219.014/16.4/17.5/19.2/20.4/21.74.0Kgf-cm8.0Kgf-cm80%
322.852.7/61.6/65.5/71.9/76.5/81.4/84/89.4/95.1/101.25.0Kgf-cm10.0Kgf-cm73%
426.6197.75/231/245.75/269.8/287/305.4/315.1/335.25/356.7/368/379.5/391.6/416.6/443.2/471.66.0Kgf-cm12.0Kgf-cm66%


注: 表格內僅部分減速比, 有其它需求請與項目負責人溝通, 接受特殊規格的設計和開發。


行業應用部分展示

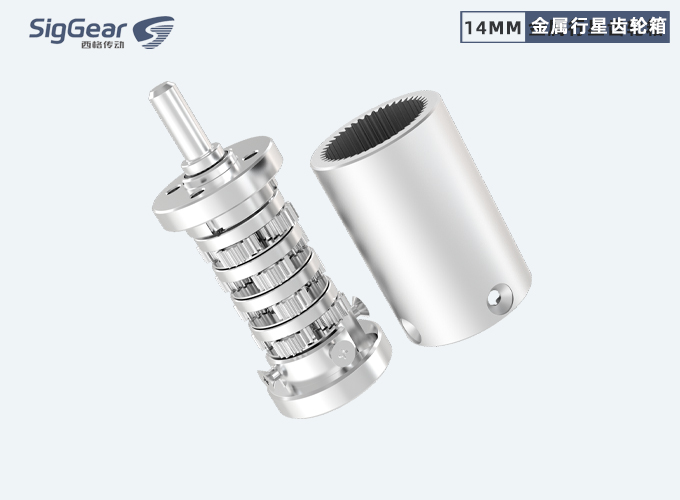

14mm行星齒輪箱 (圖1)

              更多行業應用項目開發請聯系我司項目負責人。
